GQ4004M PCM复用设备
图片点击放大

产品资料下载

  GQ4004M PCM设备产品简介:
    GQ4004M PCM复用设备可以将1~4路电话和1路N*64K以太网信号复合成一个标准的2M(E1)通道进行传输。该设备采用的专用数字复接芯片,它将设备中的数字逻辑功能几乎全部集成,从而显著提高了产品的性能并降低了成本。该设备整机性能优良,工作稳定可靠,功耗低,集成度高,体积小,易于安装维护。

  GQ4004M PCM设备面板接口说明:

接口名称
接口说明
接口名称
接口说明
以太网接口(RJ45)
以太网指示灯
E1接口(NEC)
4路电话(或其他业务)接口,RJ45
电源接口


  GQ4004M PCM设备基本配置与特点:
  1、提供1~4路电话接口(或其他业务接口)。
2、提供1路以太网接口(可选)。
3、语音接口支持来电显示和提供反极信号。
4、体积小、造型美观,安装操作方便。
5、完善的状态显示功能,便于维护管理。
6、电源:外置220V电源适配器。
业务接口包括
环路中继接口(FXO)--接交换机
用户线接口  (FXS)--接电话机

二/四线音频接口
RS232/V.24/RS422接口
RS485接口
以太网接口(10/100M自适应)
热线电话


  GQ4004M PCM设备典型组网方案

方案一:点对点组网

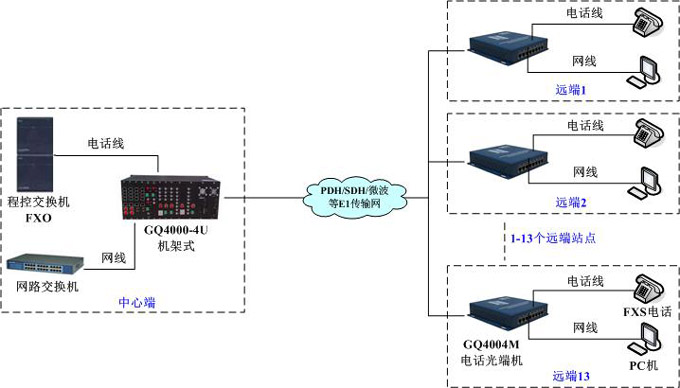

方案二:点对多点组网

  GQ4004M PCM设备技术指标
E1接口:
比特率:2.048Mbit/s ±50ppm
参考标准:ITU-T G.703、G.704、G.712
线路码型:HDB3
抖动特性:ITU-T G.823
接口阻抗:75Ω(可选120Ω)
物理接口:NEC(RJ45)
用户及环路接口
阻抗: 600Ω
插入损耗:-3±0.75dB
频率特性:300~ 3400Hz(-0.6~+3dB)
串音衰耗:≥65dB
物理接口:RJ
45
二/四线音频接口:
阻抗:200Ω+680Ω||0.1μF
四线AD增益:14dB(可调)
四线DA增益:-2 dB(可调)
四线AD频率特性:-0.2 - +0.2dB
四线DA频率特性:-0.2 - +0.2dB
二线AD频率特性:-0.2 - +0.2dB
二线DA频率特性:-0.2 - +0.2dB(可调)
回损:40dB
平衡度:70dB
共模抑制比:70dB
电源抑制比:30dB
空闲信道噪音:≥65dB
环阻:600Ω

以太网接口
支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)
接口速率:10/100M自适应
全双工,半双工完全自适应
支持交叉线直通线自适应
物理接口:RJ45座


RS232/V.24接口
电气特性:符合CCITT V.28协议
传输速率:异步≤19200bps

尺寸
桌面式机箱:
180mm(深)*180mm(宽)*36mm(高)
电源:
输入:交流220V
功耗:≦10W(静态)

业务模块实物图:
环路中继接口(FXO)
用户线接口(FXS)
二/四线音频

RS232/V.24/RS485/RS422

中心端插卡式机架:
19英寸4U标准机框 13槽 AC220V或-48V
