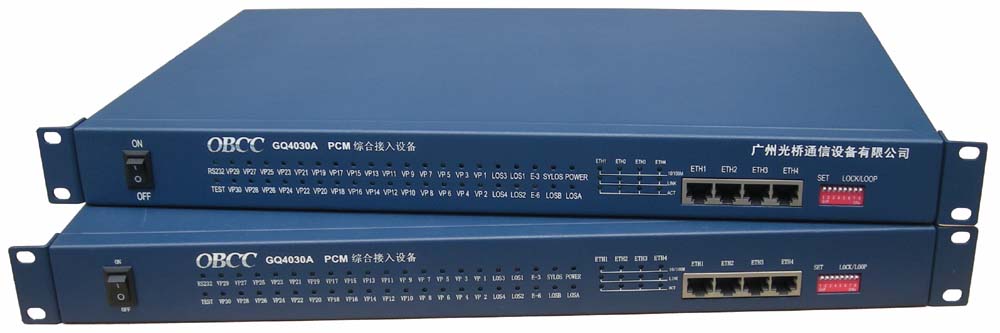

图片点击放大
产品资料下载
  GQ4030A PCM综合接入设备简介:
   GQ4030A PCM综合接入设备可通过E1传输1~30路业务接口。该设备采用的专用数字复接芯片,它将设备中的数字逻辑功能几乎全部集成,从而显著提高了产品的性能并降低了成本。该设备整机性能优良,工作稳定可靠,功耗低,集成度高,体积小,易于安装维护。
   主要针对军事政府单位,中小公司、IP超市,高速公路和一些临时建筑工地等需要快速解决电话和数据业务需求。

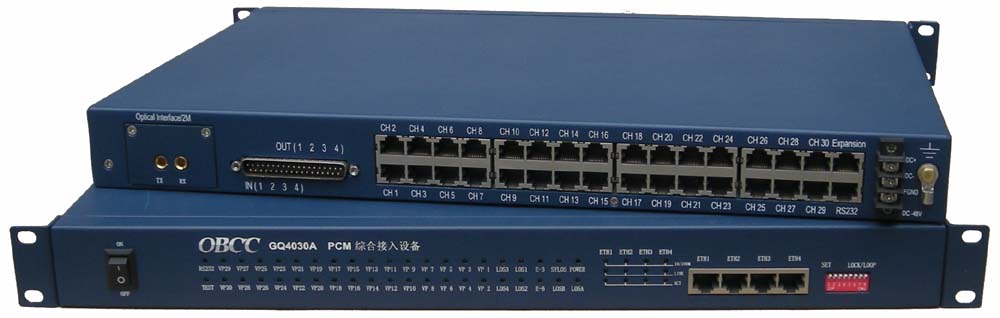

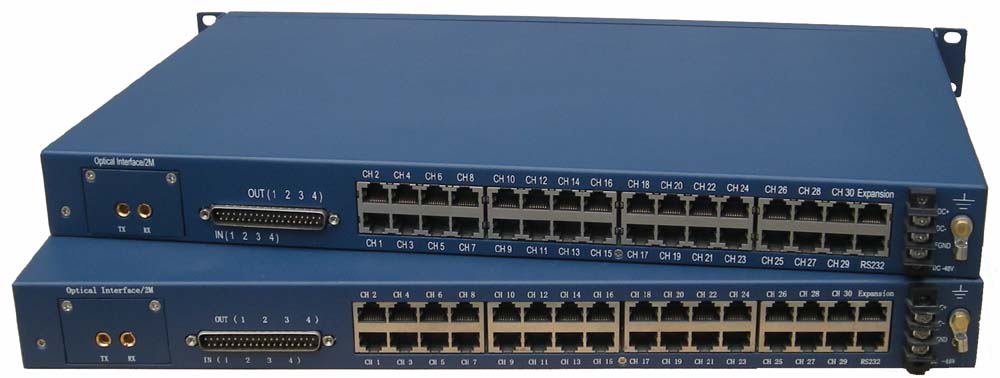

  GQ4030A PCM综合接入设备面板接口说明:

接口名称
接口说明
接口名称
接口说明
E1接口,75/120欧姆可选
系统工作指示灯
30路电话(或其他业务)接口,RJ45
功能设置(指拨开关)
电源接口
N*64K以太网接口(4*RJ45)
电源开关
设备接地端子

  GQ4030A PCM综合接入设备基本配置与特点:
  1、提供1~30路业务接口(右侧)。
2、无压缩,语音质量好。
3、语音接口支持来电显示和提供反极信号。
4、体积小、造型美观,安装操作方便。
5、完善的状态显示功能,便于维护管理。
6、适应多种电源环境-48VDC或220VAC。
业务接口包括:
环路中继接口(FXO)--接交换机
用户线接口  (FXS)--接电话机
二/四线音频接口
二/四线E/M接口
RS232/V.24/RS422接口
RS485接口
磁石电话
热线电话


  GQ4030A PCM综合接入设备典型组网方案


  GQ4030A PCM综合接入设备技术指标
E1接口:
比特率:2.048Mbit/s ±50ppm
参考标准:ITU-T G.703、G.704、G.712
线路码型:HDB3
抖动特性:ITU-T G.823
接口阻抗:75Ω(可选120Ω)
物理接口:
NEC(RJ45)
环路中继及用户线接口
阻抗: 600Ω
插入损耗:-3±0.75dB
频率特性:300~ 3400Hz(-0.6~+3dB)
串音衰耗:≥65dB
物理接口:RJ
45
磁石电话
频率范围:0.3~3.4KHz
空闲话路噪声:<-65dBm0
路际串音:<-65dBm0
发送语音相对电平:+3,0,-3dBr电平可调
接收语音相对电平:+3,0,+3dBr电平可调
端口音频阻抗:600Ω
振铃发生器电压: 75V(满载≥50V)
振铃频率: 25Hz ±10%
铃流检测电平:35V~100V
接受振铃频率: 16Hz ~66Hz
物理接口:RJ45


RS232/V.24接口

电气特性:符合CCITT V.28协议
传输速率:异步≤19200bps
物理接口:RJ45
二/四线E/M(音频)接口:
阻抗:200Ω+680Ω||0.1μF
四线AD增益:14dB(可调)
四线DA增益:-2 dB(可调)
四线AD频率特性:-0.2 - +0.2dB
四线DA频率特性:-0.2 - +0.2dB
二线AD频率特性:-0.2 - +0.2dB
二线DA频率特性:-0.2 - +0.2dB(可调)
回损:40dB
平衡度:70dB
共模抑制比:70dB
电源抑制比:30dB
空闲信道噪音:≥65dB
环阻:600Ω
物理接口:RJ45
尺寸
19英寸1U标准机箱:
290mm(深)*485mm(宽)*44mm(高)
电源:
输入:交流220V、直流-48V
功耗:≦48W(静态)

业务模块实物图:
环路中继接口(FXO)
用户线接口(FXS)
二/四线音频
二/四线EM
磁石电话
RS232/V.24/RS485/RS422
