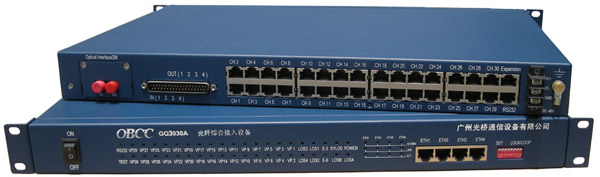

图片点击放大
产品资料下载

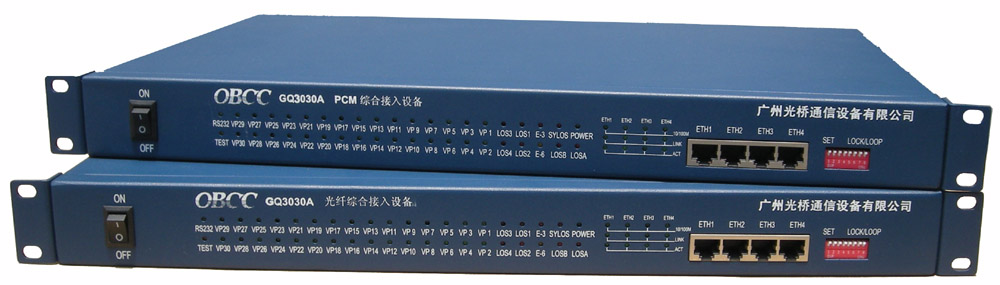

  GQ3030A光纤综合接入设备产品简介:
  GQ3030A光纤综合接入设备可通过光纤传输1~30路业务接口,4组共享线速100M以太网和4路E1信号。该设备采用的专用数字复接芯片,它将设备中的数字逻辑功能几乎全部集成,从而显著提高了产品的性能并降低了成本。该设备整机性能优良,工作稳定可靠,功耗低,集成度高,体积小,易于安装维护。
  光桥是国内最早生产电话光端机的厂家,全系列均为我公司自主研发、生产并厂家直销。我公司拥有核心技术,使用PCM脉冲编码调制技术,语音音质清晰,通话稳定可靠,每路语音信号都有三级过流过压保护单元,区别于用视频光端机的通道生产出来的语音不清晰、通话不稳定的设备。广泛应用于政府单位、电力、公安、部队、民航、海事、矿山、高速公路等各大专网或公共网络中。

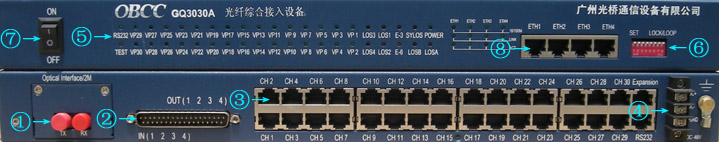

  GQ3030A光纤综合接入设备面板接口说明:

接口名称
接口说明
接口名称
接口说明
光纤接口,FC,双纤/单纤可选 1+1光备份可选
系统,业务接口指示灯
4E1接口
功能设置(指拨开关)
30路综合业务接口(RJ45)
电源开关
电源插座
4路100M线速以太网共享接口(RJ45)

  GQ3030A光纤综合接入设备基本配置与特点:
1、提供1~30路业务接口(右侧)。
2、提供4路100M线速以太网接口(可选)。
3、提供4路E1接口(可选)。
4、光口支持单纤或双纤,提供1+1光路保护(可选)。
5、无压缩,语音质量好。
6、语音接口支持来电显示和提供反极信号。
7、体积小、造型美观,安装操作方便。
8、完善的状态显示功能,便于维护管理。
9、适应多种电源环境-48VDC或220VAC。
业务接口包括:
环路中继接口(FXO)--接交换机
用户线接口  (FXS)--接电话机
二/四线音频接口
二/四线E/M接口
RS232/V.24/RS422接口
RS485接口
以太网接口(10/100M自适应)
磁石电话
热线电话


  GQ3030A光纤综合接入设备典型组网方案


  GQ3030A光纤综合接入设备技术指标:
光接口:
比特率:155Mbps ±20ppm
线路码型:NRZ+扰码
光波长:850nm、1310nm、1550nm
发送光功率:> -12dBm
接收灵敏度:< -36dBm
物理接口:FC
环路中继及用户线接口
阻抗: 600Ω
插入损耗:-3±0.75dB
频率特性:300~ 3400Hz(-0.6~+3dB)
串音衰耗:≥65dB
物理接口:RJ
45
以太网接口
支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)
接口速率:10/100M自适应
全双工,半双工完全自适应
支持交叉线直通线自适应
物理接口:RJ45
RS232/V.24接口
电气特性:符合CCITT V.28协议
传输速率:异步≤19200bps
物理接口:RJ45
二/四线E/M(音频)接口:
阻抗:200Ω+680Ω||0.1μF
四线AD增益:14dB(可调)
四线DA增益:-2 dB(可调)
四线AD频率特性:-0.2 - +0.2dB
四线DA频率特性:-0.2 - +0.2dB
二线AD频率特性:-0.2 - +0.2dB
二线DA频率特性:-0.2 - +0.2dB(可调)
回损:40dB
平衡度:70dB
共模抑制比:70dB
电源抑制比:30dB
空闲信道噪音:≥65dB
环阻:600Ω
物理接口:RJ45
磁石电话
频率范围:0.3~3.4KHz
空闲话路噪声:<-65dBm0
路际串音:<-65dBm0
发送语音相对电平:+3,0,-3dBr电平可调
接收语音相对电平:+3,0,+3dBr电平可调
端口音频阻抗:600Ω
振铃发生器电压: 75V(满载≥50V)
振铃频率: 25Hz ±10%
铃流检测电平:35V~100V
接受振铃频率: 16Hz ~66Hz
物理接口:RJ45
尺寸
19英寸1U标准机箱:
290mm(深)*485mm(宽)*44mm(高)
电源:
输入:交流220V、直流-48V
功耗:≦30W(静态)

业务模块实物图:
环路中继接口(FXO)
用户线接口(FXS)
二/四线音频
二/四线EM
磁石电话
RS232/V.24/RS485/RS422
