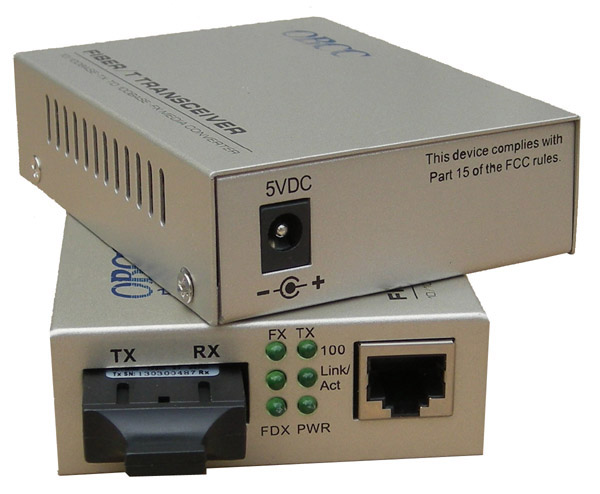

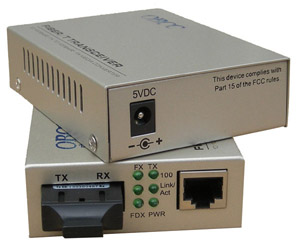

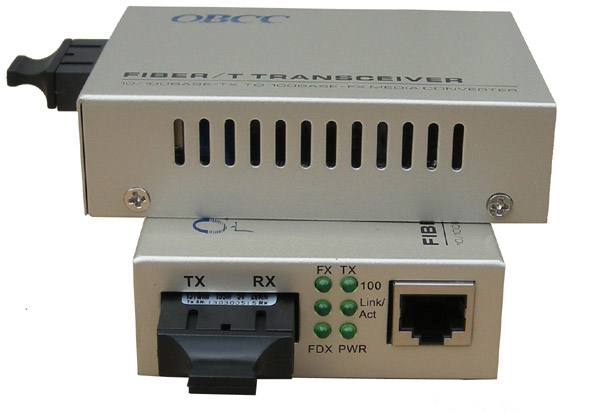

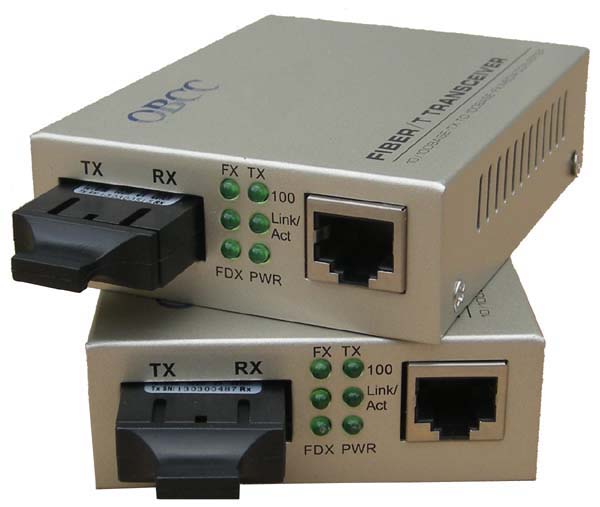

GQ5001系列10/100M自适应收发器
图片点击放大

产品资料下载

GQ5001系列10/100自适应光纤收发器
   GQ5001系列光纤收发器(也称光电转换器) 是将10/100M以太网的电接口与光接口之间的转换。它将以太网的传输距离从铜缆的100米延长至2公里(多模光纤)或120公里(单模光纤)。采用成熟的交换核心、配备多种光纤接口、支持热插拔,具备灵活、高效、可靠等特点。适用于电信、广电、宽带网络、百万高清视频监控等需要高性能、高可靠性的网络环境中。

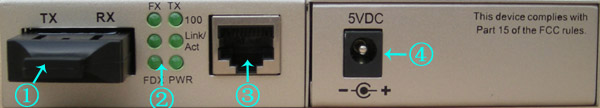

GQ5001系列光纤收发器接口面板说明:

接口名称
接口说明
接口名称
接口说明
光纤接口 双纤 SC
百兆以太网接口(RJ45)
设备指示灯
电源接口(外置电源适配器)

主要特点:
1、10M/100M自适应。
2、多模传输距离可达2公里,单模传输距离最远可达120公里。
3、采用高性能的交换芯片和大容量的缓存。
4、具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能。
5、支持全双工IEEE802.3x流控和半双工背压流控,半双工或全双工自动协商。
6、高品质的激光器件具有良好的光特性、电气特性和温度稳定性。
7、电路布局科学,抗干扰能力强,可有效防止雷击。
8、工作状态指示灯齐全,工作状态一目了然。
9、外置专业开关电源,安全稳定。整机功耗小于4W。
10、内置防雷电路,可大大减少雷电感应造成的损坏。

GQ5001系列典型组网方案:

方案一:光纤点对点组网
方案二:光纤点对多点组网

技术参数
光接口:
光口:SC/FC/ST,155Mbps(双纤)
光纤(多模):50/12562.5/125μm(最长距离至2Km
光纤(单模):8/1258.7/1259/12510/125μm(最长距离至120Km
以太网接口:
支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)
接口速率:10/100M自适应
全双工,半双工完全自适应
物理接口:RJ45座
工作条件:
电源:AC100~265V 转 DC5V 1A(外置电源),AC220V或DC-48V(内置电源)
功耗:<5W
工作温度:0℃ ~ 50℃
贮存温度:-40℃ ~ +70℃
相对湿度:95 %
体 积:电源外置式 112×72×26mm ;内置式 168×118×34mm


设备型号及光纤参数:
型 号
光纤
接口
发射波长
发射功率
接收灵敏度
传输距离
GQ5001-MSC-2
多模 FP
SC
850/1310nm
≥-15dBm
≤-35dBm
2km
GQ5001-SSC-20
单模 FP
SC
1310nm
≥-12dBm
≤-36dBm
20km
GQ5001-SSC-40
单模 FP
SC
1310nm
≥-10dBm
≤-37dBm
40km
GQ5001-SSC-60
单模 FP
SC
1310nm
≥-6dBm
≤-38dBm
60km
GQ5001-SSC-80
单模 DFB
SC
1550nm
≥-8dBm
≤-38dBm
80km
GQ5001-SSC-100
单模 DFB
SC
1550nm
≥-3dBm
≤-38dBm
100km
GQ5001-SSC-120
单模 DFB
SC
1550nm
≥0dBm
≤-39dBm
120km

订货信息:

产品型号

产 品 描 述

GQ5001-MSC-2

10/100M 自适应以太网多模光纤收发器,光纤接口为SC;光波长有 850 、 1310nm 两种,光纤最大距离有 2KM 和 5KM 两款。

GQ5001-SSC-xx

10/100M 自适应以太网单模光纤收发器,光纤接口为SC;光纤最大距离有 20 、 40 、 60 、 80 、100 和 120KM 等,型号中的 xx 为距离数。 60 公里及以下为 FP 激光器, 60 公里以上为 DFB 激光器。


型号命名规则:
备注:
  1、光纤接口:出厂默认为SC,如需要ST/FC光纤接口,订货时须注明。
  2、出厂默认为外置电源,内置交流电源在传输距离后面加“A”直流电源加“D”,例:GQ5001-SSC-20A/D
