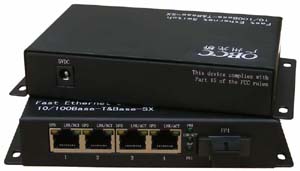

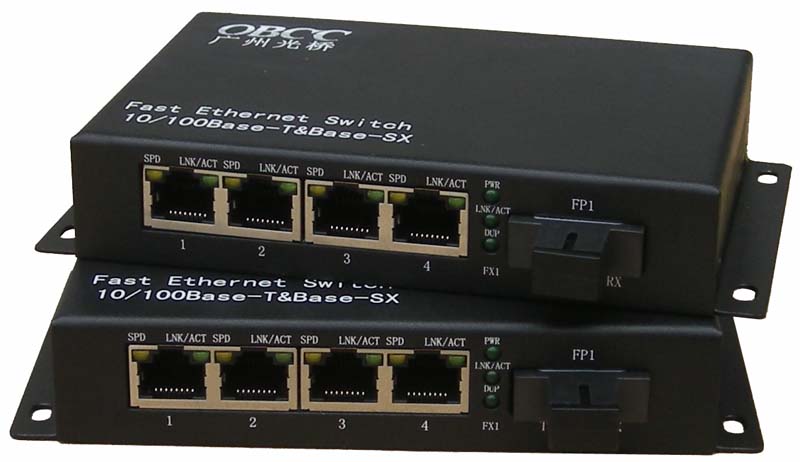

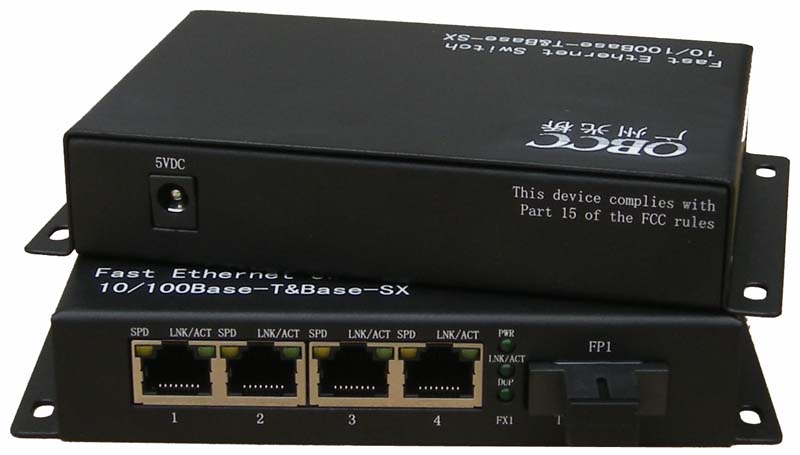

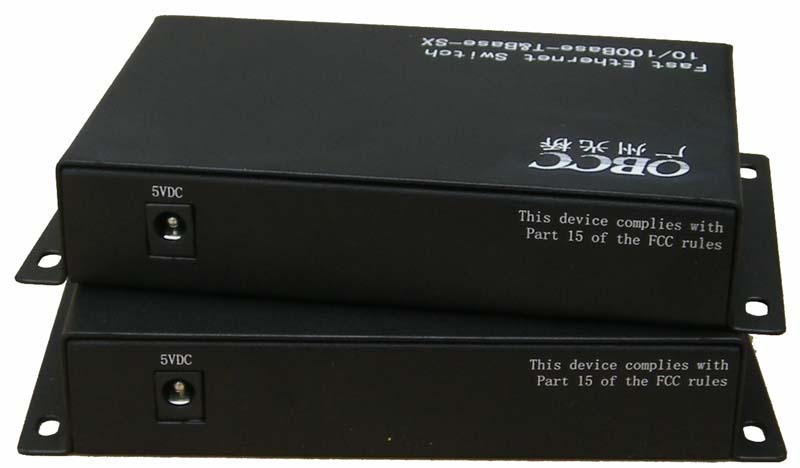

GQ5143系列一光四电百兆光纤收发器
图片点击放大
产品资料下载

GQ5143系列一光四电百兆光纤收发器
   GQ5143系列多电口光纤收发器(又称光纤交换机)是将以太网的电接口与光接口之间的转换。光纤交换机可配置4个以太网电口和1个光接口,它将以太网的传输距离从铜缆的100米延长至100公里(单模光纤)。它可以简单地实现多台主板服务器、中继器、集线器、终端机与多台终端机之间的互联。采用成熟的交换核心、配备多种光纤接口、支持热插拔,具备灵活、高效、可靠等特点。适用于电信、广电、宽带网络、百万高清视频监控等需要高性能、高可靠性的网络环境中。

主要特点:
1、4个百兆以太网电口和1个光接口。
2、传输距离最远可达100公里。
3、采用高性能的交换芯片和大容量的缓存。
4、具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能。
5、支持全双工IEEE802.3x流控和半双工背压流控,半双工或全双工自动协商。
6、高品质的激光器件具有良好的光特性、电气特性和温度稳定性。
7、电路布局科学,抗干扰能力强,可有效防止雷击。
8、工作状态指示灯齐全,工作状态一目了然。
9、外置专业开关电源,安全稳定。整机功耗小于4W。
10、内置防雷电路,可大大减少雷电感应造成的损坏。


GQ5143系列典型组网方案:

方案一:光纤点对点组网
方案二:光纤点对多点组网

技术参数

光接口:
光口:SC/FC/ST,155Mbps(单纤)
光纤(单模):8/1258.7/1259/12510/125μm(最长距离至100Km
以太网接口:
4个10/100M自适应交换接口
支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)
接口速率:10/100M自适应
全双工,半双工完全自适应
物理接口:RJ45座
工作条件:
电源:AC100~265V 转 DC5V 1A(外置电源)
功耗:< 5W
工作温度:0℃ ~ 50℃
贮存温度:-40℃ ~ +70℃
相对湿度:95 %
体 积:147×112×26mm(含光模块),147×84×26mm(不含光模块)


光纤部分参数:
型 号
光纤
接口
发射波长
发射功率
接收灵敏度
传输距离
GQ5143-SSC-20
单模 FP
SC
1310/1550nm
≥-12dBm
≤-35dBm
20km
GQ5143-SSC-40
单模 DFB
SC
1310/1550nm
≥-10dBm
≤-35dBm
40km
GQ5143-SSC-60
单模 DFB
SC
1310/1550nm
≥-6dBm
≤-35dBm
60km
GQ5143-SSC-80
单模 DFB
SC
1490/1550nm
≥-8dBm
≤-35dBm
80km
GQ5143-SSC-100
单模 DFB
SC
1490/1550nm
≥-5dBm
≤-35dBm
100km

订货信息:

产品型号

产 品 描 述

GQ5143-SSC-xx

10/100M 自适应以太网单模光纤收发器,光纤接口为SC;光纤最大距离有 20 、 40 、 60 、 80 、100KM 等,型号中的 xx 为距离数。 60 公里及以下为 FP 激光器, 60 公里以上为 DFB 激光器。


型号命名规则:
备注:
  1、光纤接口:出厂默认为SC,如需要ST/FC/SFP光纤接口,订货时须注明。
  2、出厂默认为外置电源,内置交流电源在传输距离后面加“A”直流电源加“D”,例:GQ5141-SSC-20A/D
