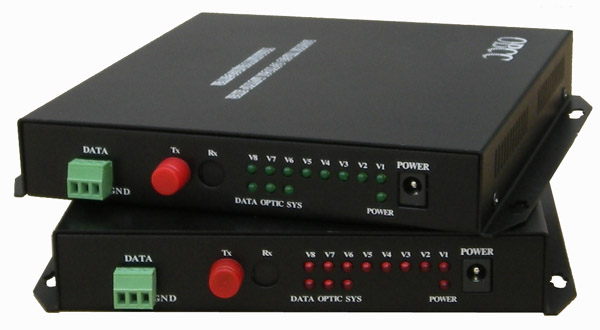

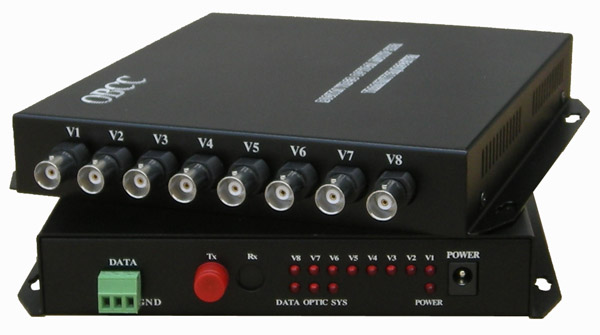

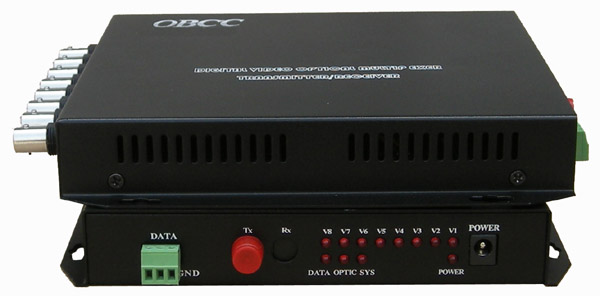

图片点击放大



GQ-AHD光端机是专为长距离光纤传输AHD高清复合视频而设计,采用自主研发的非压缩数字光电转换技术,使用光纤点对点传输百万像素级高清视频,实现无延时、高可靠性的视频传输。单根光纤可同时传输1~16路AHD高清复合视频。AHD光端机支持720P和1080P高清视频格式,支持1280×720和1920×1080两种分辨率,25、30、50、60四种帧率,1280H/25f、1280H/30f、1280H/50f、 1280H/60f、1920H/25f、1920H/30f六种高清格式。

产品特征:
支持720P与1080P高清视频格式
全部接口采用三级防静电、防雷保护
工业级设计,SMT全表面贴装技术
极低的电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰
铝合金外壳壁挂式、标准1U机架式
自主知识产权大规模专用集成电路核心
电源和光纤链路、视频、数据状态指示的LED 可监视系统的运行状况
设备各业务接口即插即用,支持热插拔,免调试安装
产品终生负责维修

应用场合:
● 监控中心(分控)互连
● 智能交通系统(ITS)
● 高速公路视频监控系统
● 收费站视频监控系统
● 闭路电视工业监视
● 安防系统

GQ-AHD模拟高清视频光端机系列典型方案示意图:


技术规格:
光学特性
光学接口:FC/SC/ST 可选
输出/输入波长:单模 1310/1550nm
发射功率:-9dBm~-5dBm
接收灵敏度:优于-24dBm
电气特性
供电:AC100~250V(19英寸)、电源适配器5V(独立式)
功耗:最大10W 过流过压保护
视频特性
视频通道数:1-16路正向视频
采样频率:60MHz
采样位数:10位
输入输出阻抗:BNC 75Ω非平衡接口
发送端输入电平:>500mVpp
接收端输出电平:1-1.2Vpp
视频模拟带宽:50M(720P)、100M(1080P)
微分增益:≤2%
微分相位:≤2°
防浪涌保护:视频接口符合10/700us:(1-1.5kv)
环境特性
工作温度:-40℃~+75℃
储存温度:-40℃~+85℃
工作湿度:0~95%无冷凝
电磁兼容性:符合GJB151A-97、SC标准

系统参数
MTBF:(平均无故障工作时间)大于10万小时
系统误码率:优于10-13
以太网接口
支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)
接口速率:10/100M自适应,全双工,半双工完全自适应,支持交叉线直通线自适应
物理接口:RJ45座

数据特性
物理接口:工业接线端子
电气接口:RS232/RS422/RS485 协议
支持速率:0-400Kbps
误 码 率:≤ 10-9


GQ-AHD系列模拟高清视频光端机型号选择
:
AHD光端机系列型号选择
型号
产品规格
产品尺寸
备注
GQ-AHD01V-720P/1080p
1路高清视频 720p/1080p
104*104*28mm
GQ-AHD01V1FD-720P/1080p
1路高清视频+1路反向数据 720p/1080p
104*104*28mm
GQ-AHD02V-720P/1080p
2路高清视频 720p/1080p
104*104*28mm
GQ-AHD02V1FD-720P/1080p
2路高清视频+1路反向数据 720p/1080p
104*104*28mm
GQ-AHD04V-720P/1080p
4路高清视频 720p/1080p
172*167*28mm
GQ-AHD04V1FD-720P/1080p
4路高清视频+1路反向数据 720p/1080p
172*167*28mm
GQ-AHD08V-720P/1080p
8路高清视频 720p/1080p
172*167*45mm
GQ-AHD08V1FD-720P/1080p
8路高清视频+1路反向数据 720p/1080p
172*167*45mm
GQ-AHD16V-720P/1080p
16路高清视频 720p/1080p
485*220*44mm
GQ-AHD16V1FD-720P/1080p
16路高清视频+1路反向数据 720p/1080p
485*220*44mm
