GQ6004VD 4路双向视频光端机


GQ6004VD数字视频光端机可实现在一芯光纤上传输4路双向视频,采用数字对称复用/波分复用及千兆光纤传输技术,将视频信号在单芯光纤上实时同步、无失真、高质量地传输。

光桥视频光端机防雷保护简介:
光桥视频光端机主要体现在以下三类接口的防雷保护:
1、数据接口(RS485/232/422)的保护,我司一般采用三级保护措施,第一级:雷电泄放-泄放雷电或者感应雷,采用TVS管。第二级:过流保护,使用PTC自恢复保险器件,当电流冲击过大时,保护电路自动断开,将内部电路和接口隔离,电流回复正常,电路自动恢复。第三级:和第一级泄放原理相同,数据芯片内置过压保护电路将已经降到150V的电压继续降低到5-10V,使数据接口芯片工作提供正常的电压范围。
2、视频保护电路,采用双重过压保护+过流保护方式,当有大电压加载时,阻抗自动变小,将瞬时大电流快速泄放,经过实测,保护等级可以达到75V(视频信号峰峰值只有2V),能保护到视频信号的30倍以上,经过过滤的标准视频信号再进入A/D转换电路,保证整个信号处理部分的安全。
3、电源保护:过压保护-采用TVS管保护,若输入电路板电压超过正常电压1.5倍时,TVS隔断电源回路,当电源恢复正常,TVS重新导通,恢复电路回路。过流保护-采用自恢复保险方式,若输入电流大于线路板正常工作电流值的2倍以上,自恢复保险将电源断开,电路正常,自恢复保险供电恢复电路。确保电源部分工作正常。
.........更多图文介绍请点击

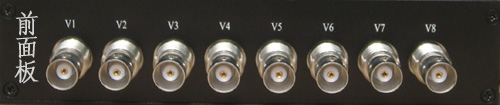

GQ6004VD视频光端机面板接口说明


接口名称
接口说明
接口名称
接口说明
TX
光纤接口,FC,单纤
V5
视频接口,BNC
V1
视频接口,BNC
V6
视频接口,BNC
V2
视频接口,BNC
V7
视频接口,BNC
V3
视频接口,BNC
V8
视频接口,BNC
V4
视频接口,BNC

其他接口及指示灯无效

产品特征:
8位 或 10位 PCM数字视频编码及无压缩式视频传输
支持任意高分辨率视频信号
自动兼容 PAL、NTSC、 SECAM 视频制式
SMT 表面贴装工艺
无电磁、射频及地电流干扰
千兆光纤传输,大容量、易升级
电源、链路、视频等参数状态指示的 LED,可监视系统的运行状况
支持视频无损再生中继
自适应技术,过载保护,自动恢复,使用时无需进行现场的电气或光学调节
工业级设计,模块化设计使设备可靠灵活
可选的网络管理功能
支持点对点、级联方式
独立式或集中式机架安装
用户可定制

应用场合:
● 监控中心(分控)互连
● 智能交通系统(ITS)
● 高速公路视频监控系统
● 收费站视频监控系统
● 闭路电视工业监视
● 安防系统

技术规格
光学特性
输出/输入波长:     单模 1310/1550nm
                             多模 850/1310/1550nm
发射功率:          0dBm~-5dBm,
                           -8dBm~-15dBm
接收灵敏度:        优于-36dBm
电气特性
独立式供电:         5V/3A DC
短路保护
热插拔
功耗(独立式):     最大5W
过流过压保护
视频特性
视频通道数:        4路双向视频
采样频率:          15MHz
采样编码:          8bit/10bit
输入输出阻抗:      BNC 75Ω非平衡接口
输入输出:          1.0Vpp 典型值
输入过载电压:      1.5Vpp 最大值
输入带宽:          5Hz~8MHz
微分增益:          ≤1%
微分相位:          ≤1°
S/N(信噪比):     ≥71dB(加权)

环境特性
工作温度:          -40℃~+75℃
储存温度:          -40℃~+85℃
工作湿度:          0~95%无冷凝

电磁兼容性:       符合GJB151A-97、SC标准

系统参数
MTBF:   (平均无故障工作时间)大于10万小时
系统误码率:    优于10-13

机械特性(可选)
独立式尺寸(长*宽*高): 180mm *180mm *36mm
