图片点击放大
产品资料下载



通过一芯光纤传输8路视频(可选配多路单向或双向RS485/422/232数据、单向或双向音频、单向或双向开关量、以太网、电话、E1等信号)。视频光端机采用全数字无压缩技术,因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等缺点。 所有的光、电接口均符合国际标准,有电磁兼容设计,防雷击、防静电设计,适用于各种复杂恶劣的工作环境,具有极高的稳定性和可靠性。
现场开通时接线方便不需要任何专用工具,支持即插即用,具有电源、链路和视频指示和视频增益调整功能,可选独立台式安装和机架安装两种结构形式。

产品特征:
自动兼容PAL 、NTSC 、SECAM 视频制式
8/10位数字编码及无压缩式视频传输
工业级设计,SMT全表面贴装技术
无中继最大传输距离可达最大120公里
可通过增加光中继节点实现更远距离传输
自主知识产权大规模专用集成电路核心
电源和光纤链路、视频、数据状态指示的LED 可监视系统的运行状况
独立式或插卡式结构(4U铝合金机架)
设备各业务接口即插即用,支持热插拔,免调试安装
产品终生负责维修


光桥视频光端机防雷保护简介:
光桥视频光端机主要体现在以下三类接口的防雷保护:
1、数据接口(RS485/232/422)的保护,我司一般采用三级保护措施,第一级:雷电泄放-泄放雷电或者感应雷,采用TVS管。第二级:过流保护,使用PTC自恢复保险器件,当电流冲击过大时,保护电路自动断开,将内部电路和接口隔离,电流回复正常,电路自动恢复。第三级:和第一级泄放原理相同,数据芯片内置过压保护电路将已经降到150V的电压继续降低到5-10V,使数据接口芯片工作提供正常的电压范围。
2、视频保护电路,采用双重过压保护+过流保护方式,当有大电压加载时,阻抗自动变小,将瞬时大电流快速泄放,经过实测,保护等级可以达到75V(视频信号峰峰值只有2V),能保护到视频信号的30倍以上,经过过滤的标准视频信号再进入A/D转换电路,保证整个信号处理部分的安全。
3、电源保护:过压保护-采用TVS管保护,若输入电路板电压超过正常电压1.5倍时,TVS隔断电源回路,当电源恢复正常,TVS重新导通,恢复电路回路。过流保护-采用自恢复保险方式,若输入电流大于线路板正常工作电流值的2倍以上,自恢复保险将电源断开,电路正常,自恢复保险供电恢复电路。确保电源部分工作正常。
.........更多图文介绍请点击

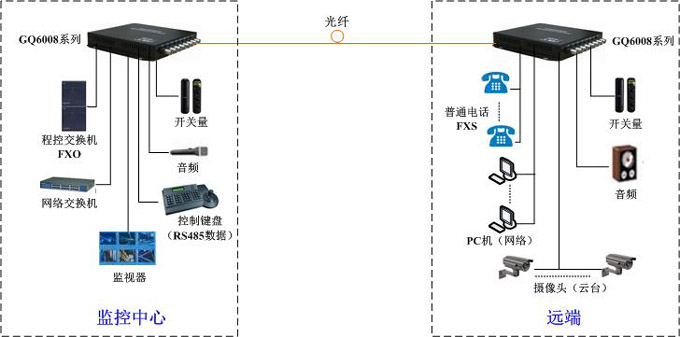

GQ6008系列视频光端机系列典型方案示意图:

GQ6008系列数字视频光端机型号选择

8路光端机系列
产品型号:GQ6008V 光端机   产品型号:GQ6008V1FD 光端机
产品名称:8路视频 产品名称:8路视频+1路反向数据

产品型号:GQ6008V1D 光端机   产品型号:GQ6008V1ZA 光端机
产品名称:8路视频+1路双向数据 产品名称:8路视频+1路正向音频

产品型号:GQ6008V1A 光端机   产品型号:GQ6008V1FD1ZA 光端机
产品名称:8路视频+1路双向音频 产品名称:8路视频+1路反向数据+1路正向音频

产品型号:GQ6008V1FD1A 光端机   产品型号:GQ6008V1D1A 光端机
产品名称:8路视频+1路反向数据+1路双向音频 产品名称:8路视频+1路双向数据+1路双向音频

产品型号:GQ6008V2D2A 光端机   产品型号:GQ6008V1D2A1E 光端机
产品名称:8路视频+2路双向数据+2路双向音频 产品名称:8路视频+1路双向数据+2路双向音频+1路以太网

产品型号:GQ6008V1D2A1K 光端机   产品型号:GQ6008VD 光端机
产品名称:8路视频+1路双向数据+2路双向音频+1路开关量 产品名称:8路双向视频

产品型号:GQ6008VD1D 光端机
产品名称:8路双向视频+1路双向数据
以上产品配置多样,若需其他配置,请来电咨询!(020-82319301/82319302)谢谢
以上设备全为单模单纤FC光口,20KM,长距离需订制。
