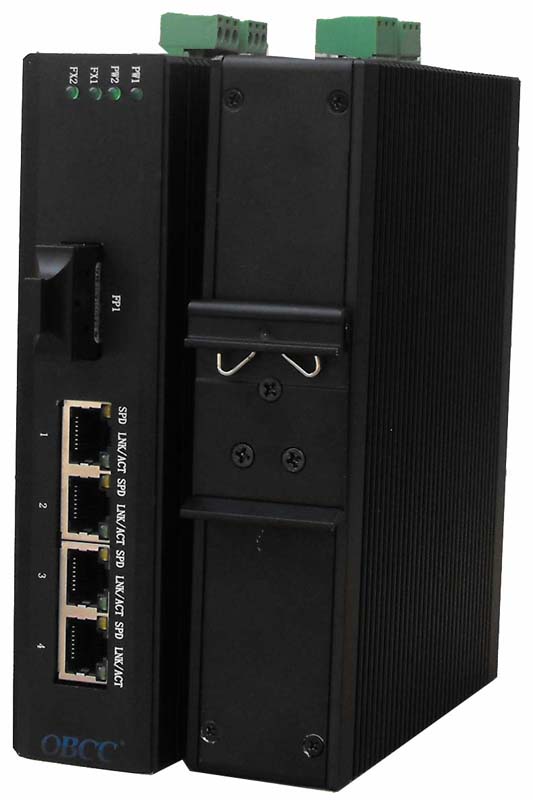

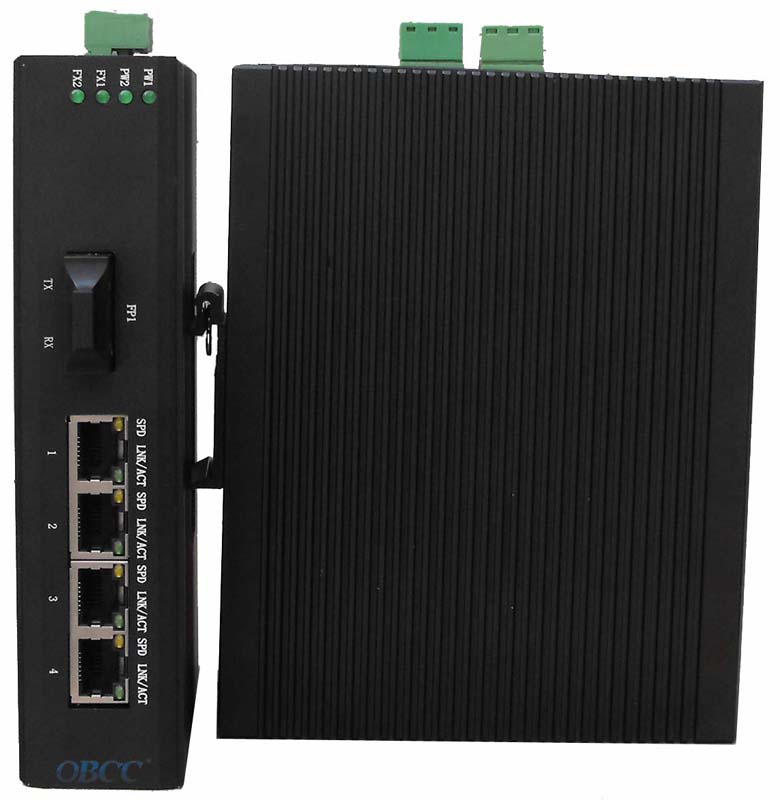

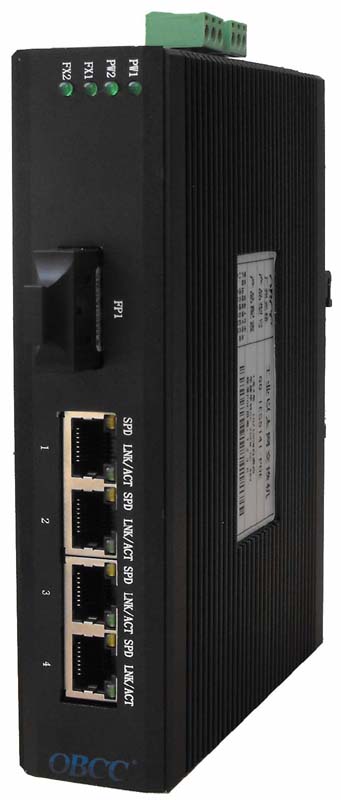

GQ-IES1413-20 1光4电百兆工业以太网交换机
图片点击放大
产品资料下载


GQ-IES1413-20 1光4电百兆工业以太网交换机：
   GQ-IES1413-20是一款以太网的电接口与光接口之间的转换设备，配置4个10/100M以太网电口和1个百兆光口。用于工业现场实现多台主板服务器、中继器、集线器、终端机与多台终端机之间的互联。光口将以太网的传输距离从铜缆的100米延长至2公里（多模光纤）或120公里（单模光纤）。设备采用DIN卡轨式铝型材散热机壳，双冗余DC电源输入，IP40级别防护等级，-40~+85℃宽工作温度，确保在各种恶劣环境下（如高温、低温、粉尘、电磁干扰等）长期稳定、可靠、安全使用。

主要特点：
1、1个光口和4个10/100M自适应电口，端口支持自动翻转（Auto MDI/MDI-X）。
2、支持全双工和半双工自动协商方式。
3、所有端口均具备线速转发能力，保证无阻塞报文转发。
4、符合IEEE802.3/802.3U/802.3x存储转发方式。
5、全双工模式下提供IEEE802.3x流控功能（Flow control），半双工模式下提供背压流控功能（Back-pressure folw control）。
6、双电源24VDC（9~36V）冗余备份。
7、IP40防护等级，DIN卡轨式安装便于现场网络布置。
8、宽温工作范围-40℃~+85℃。

GQ-IES1413-20工业以太网交换机典型组网方案：
方案一：光纤点对点组网

技术参数

以太网接口：
4个10/100Base-TX端口 RJ45接口
符合标准：IEEE802.3 10Base-T，IEEE802.3u 100Base-TX，IEEE802.3x 流控功能
处理类型：存储转发
背板带宽：1Gbps
MAC地址表大小：1K，自动学习
包转发速率：0.9Mpps
数据缓存区：1Mb

 光接口：
光口：SC/FC/ST，100Mbps（双/单纤）
光波长：850nm、1310nm、1550nm
发送光功率：> -12dB
光纤（多模）：50/125，62.5/125μm（最长距离至2Km）
光纤（单模）：8/125，8.7/125，9/125，10/125μm（最长距离至120Km）
工作条件：
电源：9~36VDC 冗余双电源输入，反接保护，过流保护
功耗：< 5W
电源接口：工业端子
工作温度：-40℃ ～ +85℃
贮存温度：-45℃ ～ +85℃
相对湿度：0 ～ 95%，无凝结

机械尺寸：
安装尺寸：161mm(长)*127mm(宽)*37mm(高)
安装方式：DIN工业卡轨式
防护等级：IP40防护等级，无风扇设计
MTBF：100000h

 标准和认证：
EMI：FCC Part15 Subpart B Class A,EN 55022 Class A
EMS：EN 61000-4-2(ESD）等级4，EN61000-4-3（RS）等级3，EN61000-4-4（EFT）等级4，EN61000-4-5（Surge）等级4，EN61000-4-6（CS）等级3，EN61000-4-8等级5
冲击：IEC60068-2-27
自由下落：IEC60068-2-32
震动：IEC60068-2-6

订货指南：

产品型号

型 号 说 明
GQ-IES1411-xx
1百兆光+4百兆电 双纤单模，型号中xx代表传输距离，双纤传输距离有20、40、60、80、100、120km；例如GQ-IES1411-20 双纤单模20km
GQ-IES1413-xx
1百兆光+4百兆电 单纤单模，型号中xx代表传输距离，单纤传输距离有20、40、60、80、100km；例如GQ-IES1413-20 单纤单模20km
