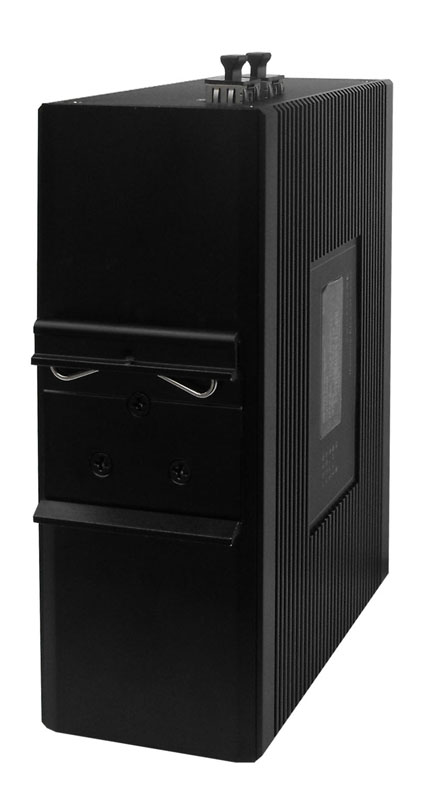

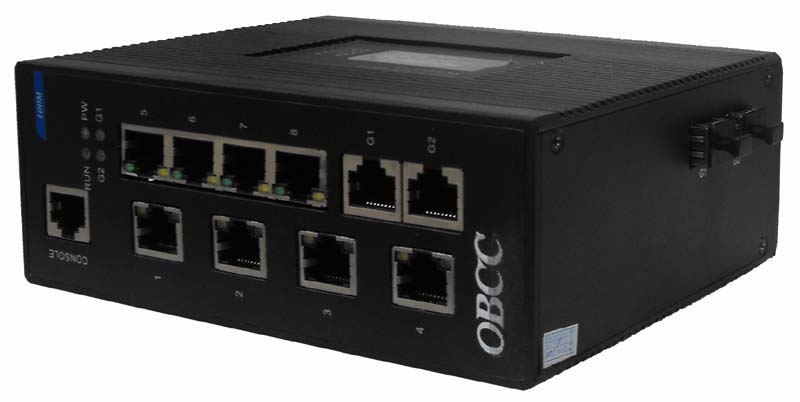

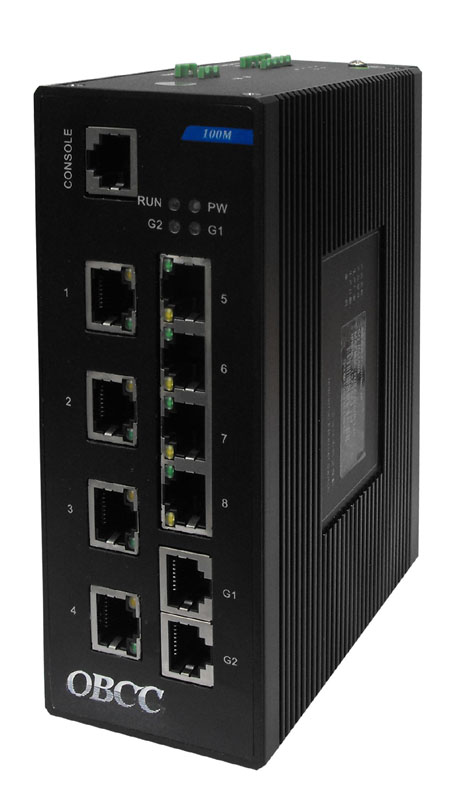

GQ-IESM08-2C 8百兆电+2Combo口工业以太网交换机(网管型)
图片点击放大
产品资料下载


GQ-IESM08-2C网管型百兆工业以太网交换机
   GQ-IESM08-2C是一款网管型二层工业以太网交换机,配置2个Combo光电复用口和8个10/100M电口,该系列交换机支持Ring环网冗余技术。可组环形网,链型网和1+1光口保护,支持WEB界面配置和管理。设备采用DIN卡轨式铝型材散热机壳,双冗余DC电源输入,IP40级别防护等级,-40~+85℃宽工作温度,确保在各种恶劣环境下(如高温、低温、粉尘、电磁干扰等)长期稳定、可靠、安全使用。
   产品支持多种网管功能,包括WEB、CLI、SNMP多种界面和方式管理,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、RSTP、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP自动对时等。
   适用于道路交通控制自动化,轨道交通、电力自动化、煤矿自动化、风能风电、冶金钢厂,石油天然气,楼宇自动控制系统,油田控制自动化,水电站控制自动化,机房监控系统,水利监控,环保监控等工控自动场所等需要高性能、高可靠性的网络环境中。

主要特点:
1、2个Combo光电复用口和8个10/100M自适应电口,端口支持自动翻转(Auto MDI/MDI-X)。
2、支持环网冗余技术,自愈时间≤20ms
3、设备具有备份链路、故障快速自恢复、网络自诊断的能力,支持WEB、CLI、SNMP多种网管方式。
4、支持802.1x认证,支持VLAN,支持广播风暴抑制。
5、所有端口均具备全线速转发能力,保证无阻塞报文转发。
6、支持环路检测和端口+IP+MAC绑定。
7、支持端口流量实时监测和流量异常告警。
8、双电源24VDC(9~36V)冗余备份。
9、IP40防护等级,DIN卡轨式安装便于现场网络布置。
10、宽温工作范围-40℃~+85℃

GQ-IESM08-2C网管型工业以太网交换机典型组网方案:

方案:光纤环形组网

技术参数

以太网接口:
8个10/100Base-TX端口 RJ45接口
符合标准:IEEE802.3、IEEE802.3u、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1d、IEEE 802.1w、IEEE 802.1s、IEEE802.1x、IEEE802.1ab
处理类型:存储转发
背板带宽:19.6Gbps
MAC地址表大小:8K,自动学习
包转发速率:5.6Mpps
数据缓存区:384Kb
优先级队列:4
VLAN数:4K
VLAN ID:1~4096
组播组数:256

Combo口:
可配千兆光口或千兆电口
光口:SFP1000Mbps(双/单纤)
光波长:850nm、1310nm、1550nm
发送光功率:> -12dB
光纤(多模):50/12562.5/125μm
光纤(单模):8/1258.7/1259/12510/125μm

电口:SFP,1000Mbps(RJ45口)
标准和认证:
EMI:FCC Part15 Subpart B Class A,EN 55022 Class A
EMS:EN 61000-4-2(ESD)等级4,EN61000-4-3(RS)等级3,EN61000-4-4(EFT)等级4,EN61000-4-5(Surge)等级4,EN61000-4-6(CS)等级3,EN61000-4-8等级5
冲击:IEC60068-2-27
自由下落:IEC60068-2-32
震动:IEC60068-2-6

网络管理:
网络管理监控:支持WEB可视化界面,支持SNMP管理设备
自愈环方式:支持多组自愈环
冗余技术:支持Ring协议
带宽管理:支持端口聚合,端口限速,广播风暴抑制,组播\未知单播包抑制

工作条件:
电源:9~36VDC 冗余双电源输入,反接保护,过流保护
功耗:< 5W
电源接口:工业端子
工作温度:-40℃ ~ +85℃
贮存温度:-45℃ ~ +85℃
相对湿度:0 ~ 95%,无凝结
机械尺寸:
安装尺寸:154mm(长)*129mm(宽)*58mm(高)
安装方式:DIN工业卡轨式
防护等级:IP40防护等级,无风扇设计
MTBF:100000h
