一、用户需求及需求分析
1.1用户需求
搭建系统，实现以下要求：
1.从监控中心要远程监控A、B、C区的视频点，3区各有16路视频源；
2.前端完成视频编码；
3.编码后的数字图像通过光纤进行传送;
4.集中在监控中心进行存储；
提供的资源；
- 每个监控点提供1路光纤；
- 在监控中心提供视频矩阵控制云台；
- 前端提供视频信号（摄像头）；
随着社会经济的发展，城市建设速度和规模也逐渐加大，但是相应产生的城市安全问题也倍受人们的关注，城市的发展需要很多外来人口，外来流动人口的增加也就增加了很多人为的犯罪因素。现在以某楼层单位建立监控系统，在发生紧急事件时警方能够即时得到现场图像信息和声音信息以使得相关人员可以针对现场的实际情况做出快速反应，保障企业的财产和人身的安全，达到预防突发事件和打击犯罪行为的目的。
本方案采用了国际上先进的基于光纤的数字安防产品，为使用者提供功能齐全、应用新颖、投资合理的光纤视频解决方案。方案充分体现出了可持续发展的理念，利用光纤技术及数字图像处理技术提供多种综合服务功能。
1.2系统设计参考标准
- 《民用建筑电气设计规范》JGJ/T16-92
- 《民用闭路监视电视系统工程技术规范》GB50198-94
- 《安全防范工程程序与要求》GA/T 75-94
- 《中华人民共和国公共安全行业标准》GA38-92
- 《电气安装工程施工及验收规范》 GBJ232-90／92
- 《工业电视系统工程设计规范》GBJ115-87
- 《远端图像与环境监控系统技术规范》

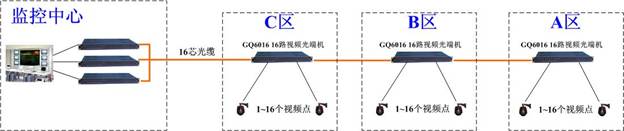

二、方案图
三、方案说明
如光缆从控制中心贯穿于C区、B区、A区，分别在3区下4芯光纤。这样我们就可以在每个区分别安装一台GQ6016 视频光端机（发射端），每个区的16路视频监控点和控制云台的RS485数据都相应的传输到各区的GQ6016视频光端机上，通过光纤传输到控制中心，在控制中心安装3台GQ6016 视频光端机（接收端），每区的一台GQ6016 发射机对应控制中心的GQ6016接收机（点对点应用）。最后通过视频线接入到控制设备。
四、方案特性
- 光纤传输可避免雷击，安全高，视频效果好
- 成本低（每区只需一芯光纤，一对视频光端机）
- 灵活运用，点对点组网，故障点少
4、可扩展性，由于用户以后的需求会不断发展，监控数量将随之扩大，只要增加前端设备，不用添加其他附加设备，以保护用户的投资。
5、可用性和可靠性，我们的方案在充分考虑用户实际情况的基础上，选用新一代硬盘录像机作为视频光端机和局端存储设备，减少了其他因素造成故障的可能性。
6、易用性，装好GQ6016系列设备不需要任何调试，即能使用
7、完善性，具有强大的视频、音频和数据告警功能，以及完善的控制功能和录像管理体系。
|
