我省长途网网络结构图：

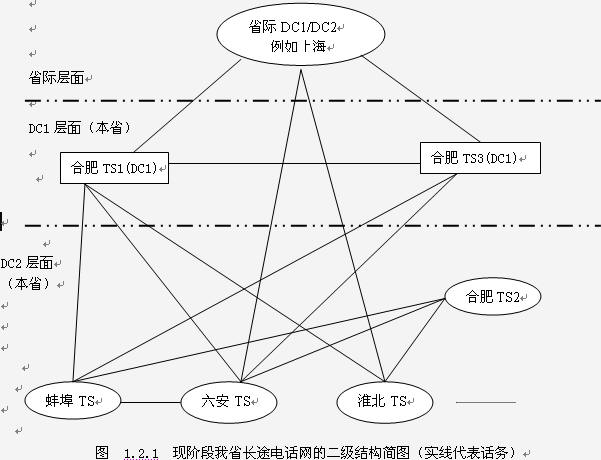

我省长途电话网为两级网络结构，见图1.2.1所示。

DC1为一级交换中心,某省DC1设在合肥，其主要功能是汇接全省的省际、国际长途来、去、转话话务。DC1间个个相连成网状网结构。
DC2为二级交换中心，设在各本地网的中心城市，其主要功能是汇接所在本地网的国际、国内、省内各本地网之间长途来、去、转话话务。DC2和本省DC1间相连，部分DC2和本省DC2及省际DC1/DC2也采用直联方式。
省际/省内路由数据介绍（见图1.2.1）
省际来、去、转话路由(不包括合肥)：
省际DC1/DC2<—>合肥DC1<—>本地DC2<—>本地市话汇接局/本地市话端局，例如图1.2.1中上海和蚌埠之间的呼叫。若本地网DC2和省际DC1/DC2间开有直达电路，则呼叫路由为省际DC1/DC2<—>本地DC2<—>本地市话汇接局/本地市话端局，例如图1.2.1中上海和六安之间的呼叫。
省内来、去、转话路由：省内DC2<—>合肥DC2<—>本地DC2<—>本地市话汇接局/本地市话端局，例如图1.2.1中蚌埠和淮北之间的呼叫。若本地网DC2和省内DC2间开有直达电路，则呼叫路由为省内DC2<—>本地DC2<—>本地市话汇接局/本地市话端局，例如图1.2.1中蚌埠和六安之间的呼叫。
合肥省际来、去、转话路由
省际DC1/DC2<—>合肥DC1<—>本地市话汇接局/本地市话端局。省内来、去、转话路由为省内DC2<—>合肥DC2<—>本地市话汇接局/本地市话端局。
３．长途局机型、版本介绍
某省DC1长途局共2个，设于合肥；DC2长途局共17个，即每个本地网一个DC2局，所用机型均为上海贝尔阿尔卡特公司S1240交换设备。
DC1局和合肥DC2的软件版本为EC7.4LT/C74B1205，马鞍山和芜湖DC2的软件版本为EC7.4TOLL/C74T02，其余本地网DC2局的软件版本均为EC7.4LT/C74L108。
某省本地网网络情况
1．本地网网络结构：

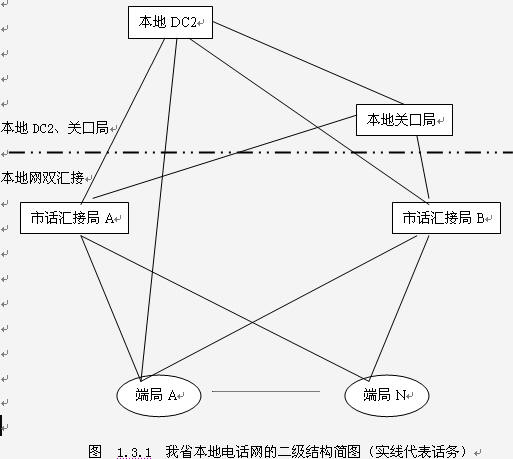

某省本地网的目标结构为双汇接全覆盖的模式，见图1.3.1所示。

在本地网结构中，市话汇接局为第一级交换中心，对本地网的端局进行全覆盖，局点均设在本地网的中心城市。目前，我省的市话汇接局均带用户，具有端局功能，即可以对本局用户之间以及出、入局电话进行交换。端局为第二级交换中心。
在本地网中，两个汇接局之间采用直联电路方式，每个汇接局到所有的端局均开直联电路；汇接局、端局到本地DC2均开直达电路，部分端局到关口局也可以开直达电路。市区域内部的各端局内部之间也可以开直达电路，县区域内也是如此。
1．本地网路由数据介绍
县县之间、县市之间的来、去、转话路由：本县端局（本市端局）<—>市话汇接局<—>外县端局（本市端局）。
县各端局之间的电话呼叫，首选路由为两者之间的直达电路，次选路由为经过市话汇接局进行转接。市内端局之间的电话呼叫也是如此。
3．本地网机型、版本介绍
全省各本地网共有六种交换机型，分别是上海贝尔阿尔卡特公司S1240设备、北京BISC公司EWSD设备、天津日电公司NEAX61∑设备、深圳华为公司C&C08设备、深圳中兴公司ZXJ10设备、西安大唐SP30设备。S1240设备的软件版本主要为：大版本EC7.2，小版本为C7C04D、C7S02+、C7S03+；大版本EC7.4LT，小版本包括C74B1102、C74B1205、C74L108、C74L109、C74L203、C74L204+ 。EWSD设备的软件版本为：大版本V11，小版本包括V11550358、V11550548、V11550551；大版本V15，小版本为V51312802 。NEAX61∑设备的软件版本为：大版本G4.5，小版本包括APL60CT—V3M、APL60CQ—V3M。C&C08设备的软件版本为：32模为R003M1013、R003M1018；128模为R105M5008、
R105M6008。ZXJ10设备的软件版本为：大版本V10.03.03，小版本包括4T4、4T7、4T8。SP30设备的软件版本为：NB012（Z02.8）。
