(1) 显示链路组
在监视图上鼠标右击空白处，可以显示不同层次的链路组示意图。本地网系统画面可以显示LSTP1与SP之间的链路组、LSTP2与SP之间的链路组、SP与SP之间的链路组。
(2) 信令点相关链路分布图

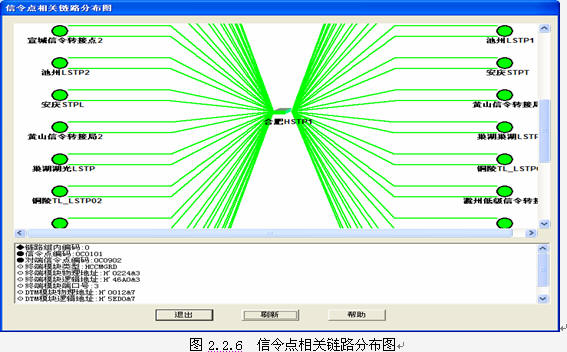

鼠标左键双击监视图上信令点图标，弹出信令点相关链路分布图（见图2.2.6），节点代表信令点，线条代表链路组。鼠标点击信令点相关链路分布图上的节点或线条，会在图形下方的区域显示相关的信息和告警。

（3）链路组内部链路图

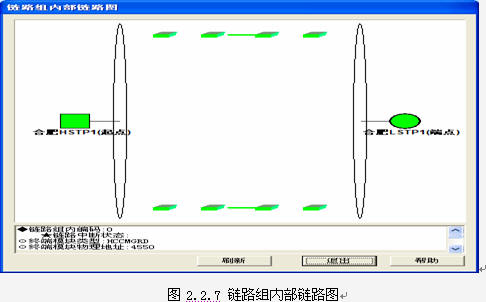

鼠标双击监视图上链路图标，弹出链路组内部链路图（见图2.2.7）。鼠标点击信令点相关链路分布图上的节点或线条，会在图形下方的区域显示相关的信息和告警。

3．七号信令逻辑监视图
七号信令逻辑监视图功能与七号信令地理监视图完全一样，只是没有以地市的地理图做背景。
§2.2.4 告警板
告警板详尽地列出当前系统的各种类别的告警，包括：综合告警、交换机告警、话务异常告警、七号信令告警、系统异常告警。每条告警均是到当前时间为止已经发生但还没有被清除的告警。通过告警板，可以及时了解本地电话网的软件故障和硬件设备出现的问题。

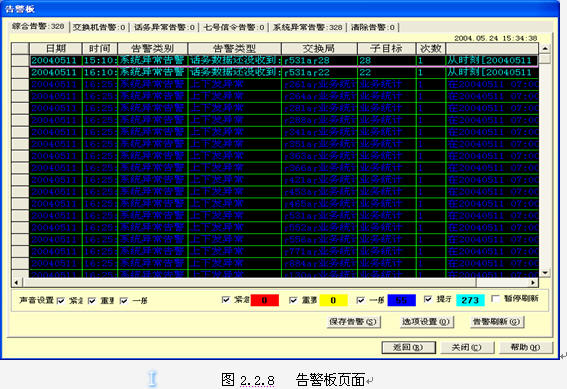

告警板页面如图2.2.8所示，整个画面由实时数据显示区域、交换局告警状态监视区域、监视范围设置检查框和功能按钮组成。

1．数据显示区域
(1) 种类标题：位于画面第一行，区别告警种类，其后的数字表示该类别总的告警数目；
(2) 实时数据显示区：位于告警板画面的上部，以表格形式显示，包括告警日期、告警时间、告警级别、告警类型、交换局、子目标和告警描述等信息；
(3) 实时监视：实时监视系统的所有告警；
(4) 告警监视内容：
综合告警：显示所有告警。
交换机告警：显示交换机告警信息。
话务告警：显示话务告警信息。
七号信令告警：显示链路、链路组告警以及七号信令性能告警等。
系统异常告警：显示系统告警，如磁盘空间、CPU状况、网络状况、配置一致性等告警。
清除告警：显示打开告警板后，已经清除的告警。
(5) 表格的容量：本实时数据显示区域可以保存近万条的告警信息，可以借助显示区右边的滚动条滚动浏览；
(6) 告警信息的颜色：反映告警的级别，缺省设置是：红色表示严重告警、黄色表示重要告警、蓝色表示一般告警。
2．监视范围设置
(1) 声音告警检查框：用来控制实时告警到来时，是否使用声音报警；
(2) 严重、重要、一般、提示检查框：可以选择四个中的全部或之一；它们用来控制实时数据显示区域和告警状态显示区域监视的告警级别范围，在各类别之后有一颜色区域表示当前类别该级别的告警的总数；
(3) 暂停刷新：选中该项表明新的告警暂时不再告警板上显示，以便用户可以翻阅前面的告警信息；否则新的告警将会不断追加到后面；默认为不选中；
3．功能按钮
(1) 保存告警：把告警信息保存到文件中；
(2) 选项设置：进入告警板选项设置画面；
(3) 告警刷新：刷新告警信息；
(4) 返回：返回故障管理主画面；
(5) 关闭：关闭并返回故障管理主画面；
(6) 帮助：显示帮助内容；
4．弹出菜单
(1) 告警清除：在选中的告警上点击鼠标右键，选择“强制清除”，系统会清除此告警，不再在告警板上显示。
(2) 详细信息：在选中的告警上点击鼠标右键，选择“详细信息”，能够查看该告警的详细信息。内容有告警首次发生时间、重复次数、告警匹配关键字、告警描述等。
5．选项设置

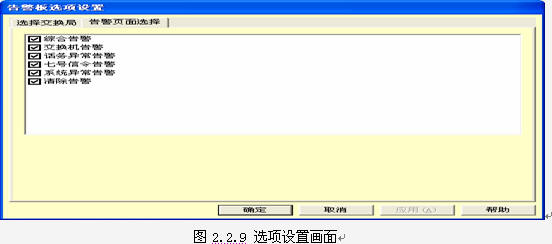

鼠标左击“选项设置”功能按钮，进入选项设置画面（如图2.2.9所示），可以设置需要进行告警监视的交换局和告警类型
