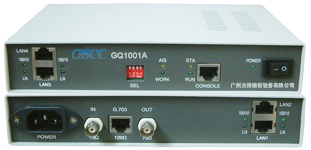

GQ1001A E1转4路以太网协议转换器

产品资料下载
GQ1001A E1转4路以太网协议转换器
   广州光桥通信设备有限公司自主开发生产的GQ1001A协议转换器设备,是借助于电信线路(E1或承载E1的传输网,如PDH、SDH、微波等)来实现以太网延伸的设备,俗称“网桥”。将4路带交换功能的以太网的帧格式变换成E1的帧格式进行传输,再在对端将E1的帧格式还原成以太网的帧格式,从而实现以太网数据在基于E1的电信网上的传输,可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。

主要特点:

1、提供带交换功能的4个以太网接口,支持全双工/半双工的工作方式。
2、以太网口支持AUTO-MDIX(直通和交叉线自适应)。
3、能传输IEEE 802.1Q超长帧(最长包为2024byte),支持带有VLAN功能的以太网交换机。
4、具有自动复位功能,永远不死机。
5、丰富的以太网数据提示功能,实时提示数据通信状态。
6、具有本地数据帧过滤功能。
7、具备E1电路的检测功能,方便开通。
8、直流-48V 无正负极之分,安装维护简便。
9、免任何调试,即插即用。


典型应用:
方案一:点对点组网

方案二 :点对多点组网

技术参数

E1接口:
符合ITU-T G.703相关标准
接口速率:2048kbit/s±50ppm
传输码型:HDB3
抖动特征:ITU-T G.823
阻抗:75Ω(不平衡);120Ω(平衡)
线路时钟:内时钟/恢复时钟可选
物理接口:BNC

以太网接口:
支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)
接口速率:10/100M自适应
全双工,半双工完全自适应
支持交叉线直通线自适应
物理接口:RJ45座

工作条件:
电源:AC180V~AC240V,50HZ      DC–36V~-72V
功耗:<5W
工作温度:0℃ ~ 50℃
贮存温度:-40℃ ~ +70℃
相对湿度:95 %
体 积:220mm×75mm×38mm

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰。
